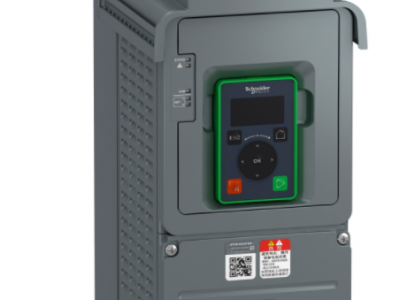

施耐德变频器ATV610U07N4 0.75kw

变频器

风扇，泵，压缩机，传送带

ATV610

标准版本

异步电机

柜装

集成的 符合 EN/IEC 61800-3 category C4 和 50 m *长电机电缆

IP20

强制通风

50...60 Hz +/-5 %

3 phases

380...460 V - 15...10 %

0.75 kW 适用 标准负载
0.37 kW 适用 重载

1 hp 适用 标准负载
0.5 hp 适用 重载

3.1 A 在…上 380 V (标准负载)
2.6 A 在…上 460 V (标准负载)
1.7 A 在…上 380 V (重载)
1.4 A 在…上 460 V (重载)

5 kA

2.1 kVA 在…上 460 V (标准负载)
1.1 kVA 在…上 460 V (重载)

2.2 A 在…上 4 kHz 适用 标准负载
1.5 A 在…上 4 kHz 适用 重载

2.4 A 在 60 s (标准负载)
2.3 A 在 60 s (重载)

标准恒转矩
优化转矩模式
标准变转矩

0.0001…0.5 kHz

4 kHz

2...12 kHz 可调

16个预置速度

Modbus 串行

卡槽A: 通信卡, Profibus DP V1
卡槽A: 逻辑或模拟I/O扩展卡
卡槽A: 继电器输出卡

不适用永磁同步电机规律
可调
自动 无论负载情况
可以抑制

S, U 或自定义
从 0.01 至 9000 s 独立线性可调

采用直流注入

Thermal protection: motor
电机断相: 马达
热保护: 驱动
过热: 驱动
输出相线和接地之间的过流: 驱动
输出电压过载: 驱动
短路保护: 驱动
电机断相: 驱动
直流总线过压: 驱动
线路电源过压: 驱动
总线供电欠压: 驱动
总线供电失相: 驱动
超速: 驱动
控制电路上制动: 驱动

Display unit: 0.1 Hz
Analog input: 0.012/50 Hz

控制, 螺钉终端: 0.5...1.5 mm²
线路侧, 螺钉终端: 2.5...16 mm²
马达, 螺钉终端: 2.5...16 mm²

1 RJ45 (在远程图形终端) 适用 Modbus 串行

2-wire RS 485 for Modbus serial

RTU for Modbus serial

4.8, 9.6, 19.2, 38.4 kbit/s for Modbus serial

No impedance for Modbus serial

1…247 for Modbus serial

从（站）

External supply for digital inputs: 24 V DC (19…30 V), <1.25 mA, protection type: overload and short-circuit protection
Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, protection type: overload and short-circuit protection

2 LED本地诊断:
1 个LED (黄色)集成通讯状态:
2 LED (双色)通讯模块状态:
1 个LED (红色)电压状态:

145 mm

297 mm
350 mm 带EMC板

203 mm

2.4 kg

3

AI1, AI2, AI3 software-configurable voltage: 0...10 V DC, impedance: 30 kOhm, resolution 12 bits
AI1, AI2, AI3 software-configurable current: 0...20 mA, impedance: 250 Ohm, resolution 12 bits
AI2, AI3 软件-可配置温度探测器或水位传感器

6

DI1...DI6 可编程为逻辑输入, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm
DI5, DI6 programmable as pulse input: 0…30 kHz, 24 V DC (<= 30 V)

DI1...DI6: 逻辑输入 1 级 PLC 符合 EN/IEC 61131-2
DI5, DI6: 脉冲输入 1 级 PLC 符合 IEC 65A-68

正逻辑(源): DI1...DI6 可配置 逻辑输入, < 5 V (状态 0), > 11 V (状态 1)
负逻辑 (漏): DI1...DI6 可配置 逻辑输入, > 16 V (状态 0), < 10 V (状态 1)
正逻辑(源): DI5, DI6 可配置 脉冲输入, < 0.6 V (状态 0), > 2.5 V (状态 1)

2

Software-configurable current AQ1, AQ2: 0...20 mA, resolution 10 bits
软件-可配置电压 AQ1, AQ2: 0...10 V DC 阻抗 470 Ω, 分辨率 10 bits

5 ms +/- 0.1 ms (AI1, AI2, AI3) - analog input
2 ms +/- 0.5 ms (DI1...DI6)可配置 - 离散量输入
5 ms +/- 1 ms (DI5, DI6)可配置 - 脉冲输入
10 ms +/- 1 ms (AQ1, AQ2) - analog output

+/- 0.6 % AI1, AI2, AI3 for a temperature variation 60 °C analog input
+/- 1 % AQ1, AQ2 用于60 °C的温度变动 模拟量输出

AI1, AI2, AI3: +/- 0.15 % of maximum value for analog input
AQ1, AQ2: +/- 0.2 % 适用 模拟量输出

3

Configurable relay logic R1: fault relay NO/NC electrical durability 100000 cycles
Configurable relay logic R2: sequence relay NO electrical durability 100000 cycles
Configurable relay logic R3: sequence relay NO electrical durability 100000 cycles

Relay output (R1, R2, R3): 5 ms (+/- 0.5 ms)

Relay output R1, R2, R3: 5 mA at 24 V DC

Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 250 V AC
Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 30 V DC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC

电源与控制端子之间

> 1 MOhm 500 V DC for 1 minute to earth

19 W(强制通风) 在…上 380 V,开关频率 4 kHz
23 W(自然通风) 在…上 380 V,开关频率 4 kHz

垂直方向 +/- 10°

静电放电抗干扰 级别 3 符合 IEC 61000-4-2
射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3
抗快速瞬变 级别 4 符合 IEC 61000-4-4
1.2/50和8/20 µs复合波（测试） 级别 3 符合 IEC 61000-4-5
Conducted radio-frequency immunity test level 3 conforming to IEC 61000-4-6
